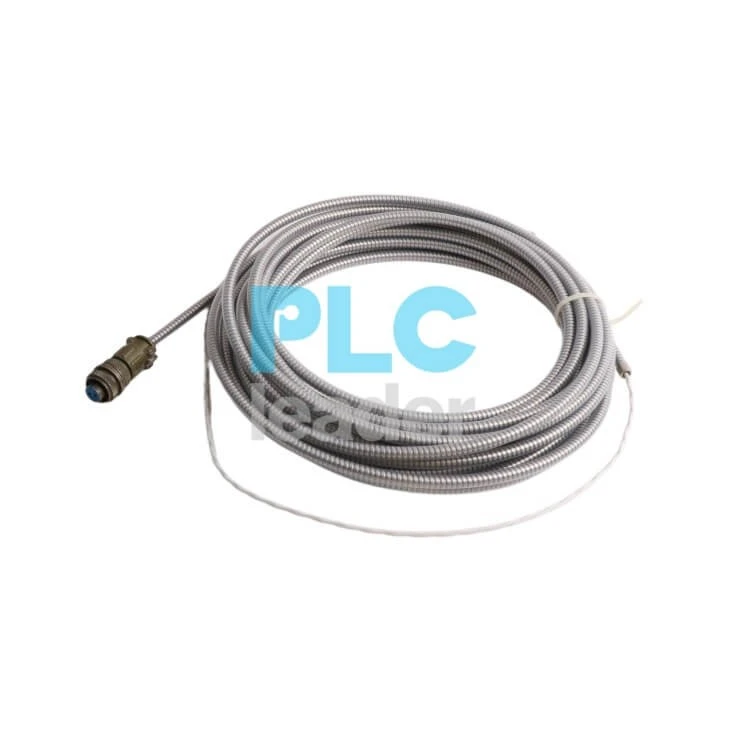

Bently Nevada 84510 Seri kab blende (ki gen ladan 84510-37, 84510-50,84510-70, ak opsyon 84510-99) se kab entèkoneksyon ki pwoteje ak 2-kondiktè ki gen pwoteksyon ki fèt espesyalman pou Seismoprobe™ 9200 ak 74712 Seri Vitès Transducteurs. Prezante kondiktè 22 AWG ak yon konektè dedye 2-priz sou yon bout ak terminasyon pigtail sou lòt la, seri sa a etabli yon lyen transmisyon siyal kritik, ki ba-pèt ant Capteur vitès la ak sistèm siveyans oswa ekipman dyagnostik pòtab.
Konstwi pou kenbe tèt ak anviwònman endistriyèl difisil, Seri 84510 la ekselan nan kondisyon ki gen gwo Vibration, gwo entèferans elektwomayetik (EMI), ak tanperati ekstrèm ki sòti nan - 40 degre jiska 85 degre. Blende asye pur gaya li yo bay siperyè fòs rupture ak pwoteksyon mekanik. Sa a asire transmisyon san pèt, egzak ak an tan reyèl nan siyal vibrasyon nivo milivolt ki soti nan machin wotasyon kritik-tankou turbin vapè, compresseurs, gwo fanatik, ak turbokonpreseur-pou pwoteksyon avantaj serye ak antretyen prediksyon.
Lyen siyal One-Stop & Matching System (egzanp, 84510-70 Solutions Connectivity)
Achitekti koneksyon dirèk pwoksimitè-gratis
Kontrèman ak sistèm tradisyonèl eddy aktyèl pwoksimite transducer, seri Seismoprobe™ 9200 ak 74712 yo se detèktè vitès elektwo-mayetik oto-jenere. Konsepsyon entèn bobin k ap deplase a jenere yon siyal vòltaj dirèkteman pwopòsyonèl ak vitès vibrasyon san yo pa bezwen okenn sous pouvwa ekstèn.
Kontinwe, achitekti sistèm siveyans sa a konplètman elimine nesesite pou yon Proximitor (preanplifikatè). Siyal Vibration analòg nan nivo millivolt ki soti nan Capteur a transmèt dirèkteman sou distans ki long atravè kab blende 84510 la, ki bay pwoteksyon fen-a-fen tou dwat nan sistèm akizisyon back-end la. Apwòch dirèk-konekte sa a senplifye kondisyon pyès ki nan konpitè, diminye pri konpozan yo, epi minimize pwen potansyèl echèk ki asosye ak fil elektrik milti-etap.
- Sous (Transducer):Bently Nevada 9200 / 74712 Seri Vitès Transducer kaptire bwat / kote yo pote vibrasyon lojman.
- Lyen transmisyon (Chemen Nwayo):84510 Seri Nerjaveèi asye blende kab konekte san pwoblèm ak Capteur a atravè konektè 2-priz li yo. Blende lou yo izole liy lan soti nan domaj fizik mekanik, pandan y ap 22 AWG trese-kouvèti pè a siprime entèferans endistriyèl elektwomayetik (EMI).
- Destinasyon (Reseptè):Revokasyon pigtail la nan fen fil kab la dirèkteman nan blòk tèminal yon Bently Nevada 3500/42M Vitès/Seismoprobe Monitè andedan chanm kontwòl la oswa patiraj lokal la.
Back-End System konpatibilite
Kab blende 84510 la sèvi kòm lyen siyal kritik, konplètman konpatib ak sistèm pwoteksyon machin bato Bently Nevada yo:
Bently Nevada 3500/42M Vitès/Seismoprobe ki monitè kè bebe: Modil I/O ki monitè kè bebe a resevwa dirèkteman siyal Vibration anvan tout koreksyon ki transmèt nan kab la. Kat la trete, filtre, ak nimerik siyal la entèn pou delivre mezi presi vitès Peak oswa RMS, asire pwoteksyon byen egzat ak otomatik machin anrejistreman vwayaj pou ekipman wotasyon kritik.
Konparezon an pwofondè ak seleksyon modèl debaz (ki gen ladan seri 84510-70)
Konparezon paramèt debaz detèktè vitès Seismoprobe™ 9200 / 74712
Seri 84510 blende ekstansyon kab la espesyalman fèt pou Bentley 9200 (ranje tanperati estanda) ak 74712 (ranje tanperati ki wo) seri detèktè vitès. Lè w ap chwazi ak deplwaye nan jaden an, yo ta dwe konsidere diferans teknik kle sa yo lè w ap verifye kondisyon fonksyònman aktyèl yo:
| Karakteristik | Seismoprobe™ 9200 Standard | Seismoprobe™ 74712 High-Temp |
| Fonksyone Tanperati Range | -29 degre a +121 degre (-20 degre F a +250 degre F) | -29 degre a +204 degre (-20 degre F a +400 degre F) |
| Ka Materyèl | Anodize aliminyòm | Anodize aliminyòm (entèn optimize pou tanperati ki wo) |
| Materyèl Joint/Sele | Neoprene | Silicone |
| Aplikasyon Prensipal | Estanda machin wotasyon endistriyèl (fanatik, kompresè, elatriye) | Turbin vapè, inite gwo echapman, ak anviwònman chalè ekstrèm |
| Kab ekstansyon konpatib | 84510 Seri kab blende | 84510 Seri kab blende |
📌 Ide pou seleksyon an: Kèlkeswa si detèktè jaden ou an se yon seri 9200 oswa 74712, koòdone konektè elektrik yo idantik ak totalman konpatib ak 84510-37 / -50 / - 70 / -99 fil asye pur blende. Senpleman chwazi longè kab ki apwopriye a (an pye) ki baze sou distans fizik chemen wout ou a.
9200 (Tip Transducer): Transducer Vitès Moving-Coil Seismoprobe™. Vèsyon tanperati estanda, ak yon seri operasyon nan -29 degre a +121 degre (-20 degre F a +250 degre F).
- 01(Opsyon A - Mounting Angle & Frekans Repons): Oryantasyon vètikal (0 degre ± 2.5 degre soti nan vètikal vre, apwopriye pou tou de dwat ak envèse aliye). Limit frekans opere minimòm se 4.5 Hz (270 cpm).
- 01(Opsyon B - Kalite Connector): Top Mount regilye konektè. Karakteristik yon konektè elektrik 2-pin tèt-sòti ki fèt pou kwazman san pwoblèm ak 84510 Seri kab ekstansyon blende.
- 10(Opsyon C - Mounting Base): baz sikilè ak yon M10 × 1 metrik filet stud pou aliye rijid dirèk sou bwat machin lan oswa lojman kote yo pote.
- 00(Opsyon D - Apwobasyon Ajans): Pa gen Apwobasyon; deziyen pou itilize nan zòn endistriyèl estanda, ki pa danjere.
⚠️ Tcheke rapid: Verifye nimewo pati w anvan w fè kòmand
Si transducer ou a se 9200-01-01-10-00 (3yèm segman an se "01")
Modèl sa a gen yon resipyan 2-pin anlè epi li PA vini ak yon kab. Si w wè yon kab 10 pye (3m) tache ak li sou plas, li se jis yon kab 84510-10 ki egziste deja. Si ou bezwen plis longè, pa achte yon bwat junction. Senpleman kòmande yon kab 84510-70 ki pi long, devise ansyen an, epi ranplase li nèt.
Si transducer ou a se 9200-01-10-10-00 (3yèm segman an se "10")
Modèl sa a vini ak yon kab liy di 10 pye (3m) ki pa detachable. Si ou bezwen pwolonje li, piske nan fen kab entegral sa a konsiste de fil pigtail toutouni, ou dwe itilize yon bwat Junction pou kole l nan kab ekstansyon 84510 atravè blòk tèminal.
84510 Ekstansyon Kab Seleksyon Matris (Konparezon Modèl ak Diferans)
84510 Seri Kab Seleksyon Matris:
| Nimewo Pati | Longè kab (pye) | Longè kab (mèt) | Konektè fen transducer | Siveye/Rack Fen fen | Aksyon |
| 84510-37 | 37 ft | Apeprè . 11.2 m | 2-Socket Connector ki reziste imidite | Bare Pigtail Leads | Mande kounye a! |
| 84510-50 | 50 ft | Apeprè . 15.2 m | 2-Socket Connector ki reziste imidite | Bare Pigtail Leads | Mande kounye a! |
| 84510-70 | 70 ft | Apeprè . 11.3 m | 2-Socket Connector ki reziste imidite | Bare Pigtail Leads | Mande kounye a! |
| 84510-99 | 99 ft | Apeprè . 30.1 m | 2-Socket Connector ki reziste imidite | Bare Pigtail Leads | Mande kounye a! |
84510 Seri spesifikasyon teknik komen (tout modèl):
| Paramèt | Done teknik |
| Kondiktè kalib | 22 AWG, 2-Kondiktè, Twisted Shielded Per (TSP) |
| Materyèl blende eksteryè | Gwo-Devwa Nerjaveèi asye zam |
| Fonksyone Tanperati Range | -40 degre a +85 degre (-40 degre F a +185 degre F) |
| Reyon Bend Minimòm | 10 × dyamèt ekstèn kab (pa pliye oswa pliye zam la byen file) |
| Tipik transducer konpatibilite | 9200-01-01-10-00 (oswa nenpòt Capteur vitès ak Opsyon B ki deziyen kòm 01, 02, oswa 04) |
Transducer + Kab Dedye: One-Stop Standard Delivery
Nou bay twous siveyans tren orijinal Bently Nevada konplè pou mezi Vibration lojman estanda:
Twous Nwayo: Seismoprobe™ 9200-01-01-10-00 Transducer Vitès (2-Pin tèt konektè) + 84510 Seri (-37 / -50 / -70 / -99) Kab ekstansyon blende asye pur.
Revokasyon siyal ak fil elektrik: Konsantre sou kab blende 84510-70
Yon fwa konektè a 2-priz nan la84510-70kab marye ak transducer a, fil yo ki sou pwent opoze a yo retire epi yo fini dirèkteman nan modil I/O ki monitè kè bebe yo:
- PIN A (SIG / Fil Blan):Siyal pozitif, konekte ak tèminal "SIG" sou modil I/O 3500/42M.
- PIN B (COM / Fil Nwa):Siyal komen, konekte ak tèminal "COM" sou modil I/O 3500/42M.
- Pwoteksyon (fil fè):Trese may plak pwotèj. Ou dwe mete fen nan fen etajè pou kontwole a SÈLMAN nan tèminal "SHLD". Kenbe plak pwotèj la k ap flote (ki pa konekte) nan transducer la
Depanaj ak dyagnostik: Rezoud Pwoblèm komen ak kabl 84510-70
Pou antretyen sou plas ak chèk bouk Capteur vitès Seismoprobe 9200/74712 ak kab blende 84510, swiv pwosedi dyagnostik estanda sa yo ak etap verifikasyon elektrik:
Metòd ki pi definitif pou izole echèk se dekonekte kab 84510 la epi fè yon chèk dirèk rezistans DC sou broch transducer yo lè l sèvi avèk yon miltimèt dijital kalibre.
Tès kontinwite bobin (Pin A rive B):
Ranje estanda:Nan tanperati anbyen (apeprè . 20 degre / 68 degre F), rezistans ofisyèl bobin DC nan Capteur 9200 la dwe mezire 1.25 kΩ ± 5% (ranje akseptab: 1187.5 Ω a 1312.5 Ω).
Lokalizasyon sentom yo:
- Yon lekti ki apwoche 0 Ω endike yon kous kout entèn nan bobin detèktè a.
- Yon lekti enfini (∞) endike yon kous louvri oswa yon fil entèn rupture.
Tès rezistans izolasyon (Pin A/B nan Ka Sensor):
- Standard Range: The resistance between either signal pin (A or B) and the sensor metallic housing (case ground) must approach infinity (> 10 MΩ).
- Izolasyon Fòt: Nenpòt chemen rezistans mezirab nan ka a endike yon pann nan izolasyon-tipikman ki te koze pa antre imidite oswa degradasyon fizik entèn-ki mennen nan gwo bri bouk tè nan sistèm nan siveyans Vibration.
84510-70Kontinite kab blende & Entegrite
Etandone anviwònman endistriyèl difisil, kab blende 84510 la sansib a mete mekanik, fatig segondè-frekans, oswa kontaminasyon konektè.
Tcheke kontinwite fen-a-fen:
Dekonekte kab la nan tou de Capteur a ak pou kontwole a. Teste chak fil nwayo endividyèl de bout a bout. Rezistans lan ta dwe toupre 0 Ω. Yon lekti enfini (∞) konfime yon kondiktè kase nan kous kab la.
Spikes siyal tanzantan oswa lekti erratik:
- Kòz Rasin: Souvan koze pa yon kolye fil ki lach nan junction Capteur a, priz konektè oksidize, oswa echèk fatig nan pwoteksyon / kondiktè entèn yo anba zam asye pur la.
- Aksyon Korektif: Enspekte revokasyon 3-pin sou kab 84510 la. Asire konektè a pa gen lwil oliv, dlo, oswa rezidi chimik, epi byen sere kolye akoupman an.
Estati Sistèm ak Matris Sentòm Fizik
| Siveye Estati / Erè | Kòz Rasin Fizik Pwobab | Aksyon Rekòmande |
| Chanèl PA OK / OK Limyè etenn | Ranpli sikwi louvri nan bouk siyal la, kab dekonekte, oswa yon bobin Capteur boule ki anpeche bouk aktyèl OK la fòme. | 1. Verifye syèj fizik la ak sere nan konektè 84510 la nan tèt Capteur a. 2. mezire rezistans bobine materyèl detèktè pou asire ke li tonbe nan 1.25 kΩ ± 5% spécification. |
| Flatline siyal / ba Vibration Lekti | Entèn bobin k ap deplase mekanikman bloke, asanble prentan an fatige, oswa ang aliye Capteur a pa matche ak spesifikasyon li yo. | 1. Fè yon tès tiyo (si yo an sekirite pou fè sa) pou verifye si monitè a reponn a enpak tanporè. 2. Konfime ke kòd opsyon 9200 la matche ak oryantasyon enstalasyon aktyèl la (egzanp, yon 9200-01 dwe monte nan ± 2.5 degre vètikal; yon enstalasyon orizontal pral bloke mekanis entèn la). |
| Twòp bri / Full-echèl Spikes |
|
1. Asire ke plak pwotèj kab la sispann sèlman sou bò monitè/kabinè epi kite izole (k ap flote) nan fen Capteur a. 2. Fè yon tès rezistans izolasyon pou verifye ke rezistans ant broch siyal yo ak lojman an metal la pi gran pase 10 MΩ. |
Gid ofisyèl sou ranplasman dirèk pou seri kab 84510
Dapre dokiman teknik ofisyèl Bently Nevada ak katalòg pwodwi yo, pa gen okenn modèl kab otonòm ak ranplasman dirèk ki disponib ki ka ranplase kab 84510 la poukont li pandan w ap kenbe koneksyon ak detèktè Seismoprobe 9200/74712 eritaj yo.
Poukisa yon ranplasman kab otonòm pa disponib:
Revokasyon konektè kab 84510 a espesyalman pwepare ak koutim-enjenieri pou marye ak 3-pin resipyan detèktè vitès bobin 9200/74712 yo. Osi lontan ke eritaj Capteur 9200 la rete nan sèvis sou plas, seri 84510 la rete sèlman opsyon kab entèkonekte konpatib epi yo pa ka ranplase pa nenpòt lòt nimewo pati kab endividyèl.
Chemen Mizajou ofisyèl la:
Bently Nevada ofisyèlman klase ansyen sistèm bobin k ap deplase sa a kòm teknoloji eritaj. Si w ta rankontre obsolesans, pwoblèm tan, oswa sispann nan kab 84510 la, sèl solisyon manifakti-rekòmande a se yon revizyon konplè, jenerasyon sistèm (ranplasman Capteur + Kab). Sa a enplike nan imigre nan modèn 330500 Velomitor Solid-State Velocity Sensor ak ansanm amelyore kab entèkonekte a nan seri 106765 Armored Cable.
FAQ
Kesyon yo poze souvan
K: Èske Capteur vitès 9200 la ka konekte dirèkteman ak kat AI nan yon PLC oswa DCS?
A: Non. 9200 a bay yon siyal dinamik vòltaj AC (sansiblite: 20 mV / mm / s), ki estanda DC analòg D '(AI) kat pa ka trete dirèkteman. Li dwe dirije nan yon sistèm siveyans dedye, tankou yon monitè Bently Nevada 3500/42M. Si entegrasyon nan yon twazyèm pati DCS nesesè, yon 9513 Vitès-a-Deplasman Converter (VDC) dwe enstale nan mitan pou kondisyone siyal la.
K: Èske estanda, ki pa blende 84510 câbles ka achemine toutouni nan zòn ki wo tanperati oswa ki gen gwo mete?
A: Non. Kab estanda ki pa blende yo manke ase rezistans nan mete mekanik epi yo dwe pwoteje lè l sèvi avèk kondit asye galvanised oswa plato kab ki fèmen. Lè w ap fè wout tou pre turbin vapè oswa lòt turbomachin kote espas sere ak friksyon mekanik grav oswa mete prezan, ou dwe presize klèman vèsyon an blende (blende asye pur) nan opsyon kòmann ou yo.
K: Èske longè kab twòp lakòz siyal atenuasyon?
A: enpak la sou mezi se neglijab. 9200 a se yon enpedans ki ba, Capteur bobin k ap deplase ak ekselan iminite bri ak kapasite transmisyon long distans, ki pèmèt pou kouri nan jaden plizyè santèn pye. Sepandan, pandan wout long distans, bon sele ak imidite-prèv nan bwat entèmedyè junction yo kritik. Nenpòt antre imidite pral diminye rezistans izolasyon nan tè a, ki mennen nan atenuasyon siyal dirèk ak erè mezi.
K: Si kab 84510-99 (99 pye) a twò kout pou rive nan kabinè kontwòl la, ki solisyon an?
A: Splising de 84510 câbles dirèkteman se entèdi entèdi. Wout kab 84510-99 la nan yon bwat junction jaden toupre machin nan, mete fen nan yon teren tèminal, epi sèvi ak yon pi lou 18 AWG ki pwoteje kab trese pou kouri long distans ki rete nan etajè 3500 la.
Envantè ak lòd
Nou estoke konpozan siveyans vibrasyon Bently Nevada sa yo:
Transducer Vitès Seismoprobe:
- 9200-01-01-10-00
Kab ekstansyon dedye (pou seri 9200/74712):
- 84510-37
- 84510-50
- 84510-70
- 84510-99
Tout inite yo enkli:
- Anbalaj orijinal Bently Nevada
- Rapò estati pwodwi klè (kòd dat, vèsyon firmwèr si disponib)
- 1-ane garanti
Tan plon: Pwosesis menm jou pou atik ki nan stock. Livrezon via DHL, UPS, oswa FedEx.
Bezwen èd pou verifye konpatibilite firmwèr oswa kondisyon sètifikasyon sekirite?
- Imèl:sales7@apterpower.com
- WhatsApp:+86 180 3017 5807
- Tan repons: < 2 èdtan pandan lè travay (GMT+8)
